Univerzální singl konvertor pro analogový nebo digitální příjem. Šumové číslo 0.3 dB. Prodloužený krk o délce 40 mm, což umožňuje snadnější montáž multifeedu (držáku LNB).
Univerzální singl konvertor pro analogový nebo digitální příjem. Šumové číslo 0.3 dB.
LNB byl speciálně navržen pro evropské trhy DTH (Direct to home). Poskytuje optimalizované možnosti příjmu.

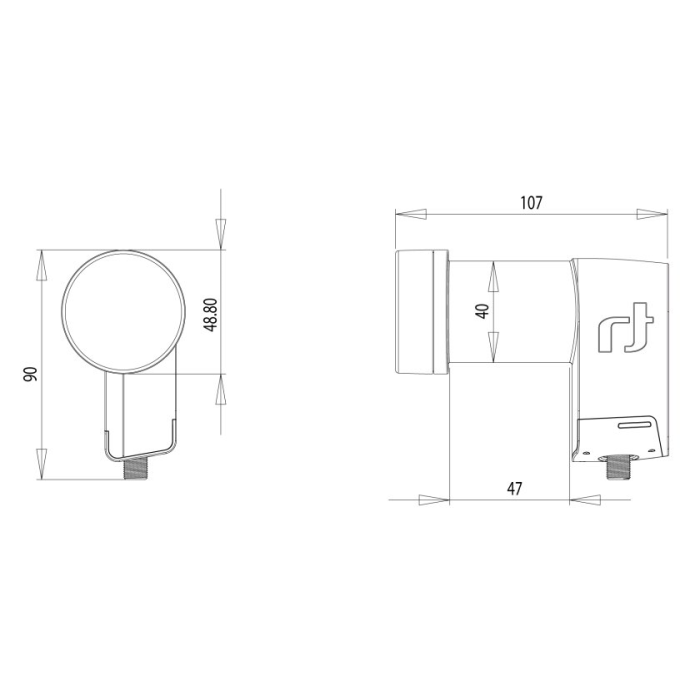

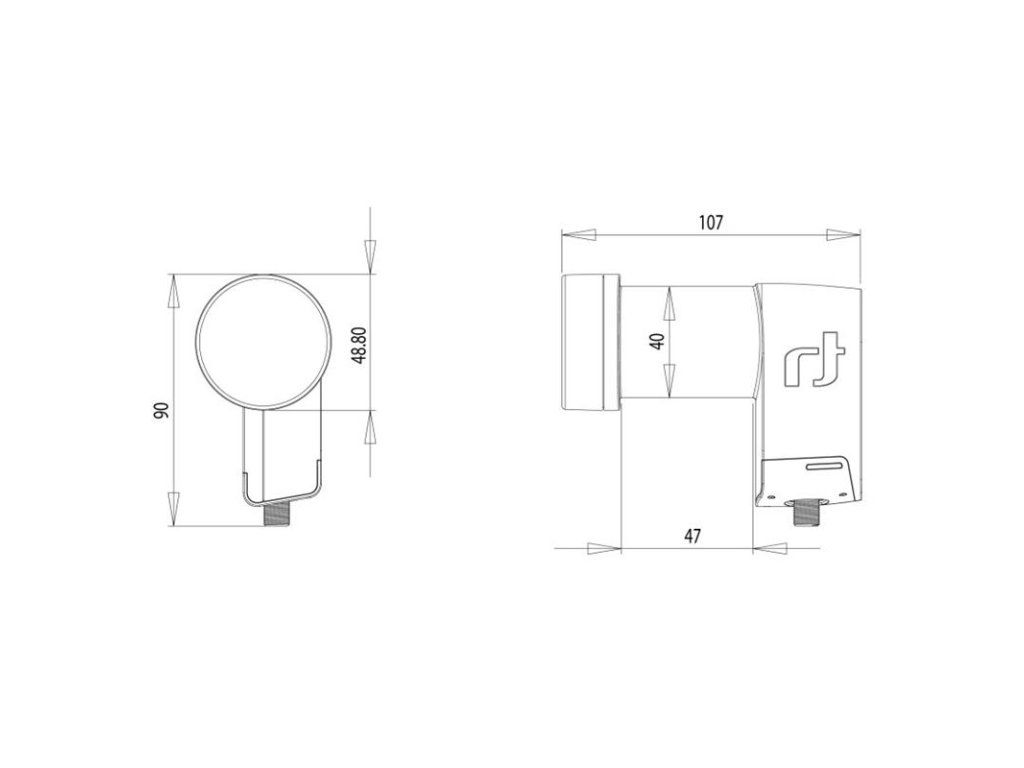

Je navržen tak, aby umožnil instalaci více LNB (na jedné parabole, příjem více družic), díky jeho prodlouženému krku o délce 40 mm, což umožňuje snadnější montáž multifeedu (držáku LNB).
Umožňuje příjem signálu z jedné družice a jeho distribuci do jediného tuneru (Set-top boxu). Je připraven pro přenosy s vysokým rozlišením a poskytuje výborné parametry u fázového šumu.
LNB nabízí ideální řešení pro příjem satelitního vysílání v celé Evropě.
Vlastnosti LNB
• Dlouhý krk 40 mm (ideální při příjmu z více družic)
• Low Phase Noise, kompatibilní se standardem DVB-S2 (HDTV, UHD)
• Nízký fázový šum
• Malá spotřeba energie (max. 120 mA)
• Vysokofrekvenční stabilita
Technická specifikace od výrobce | |
---|---|
Low band input frequency range | 10.7 GHz ~ 11.7 GHz |
Low band output frequency range | 950 MHz ~ 1950 MHz |
Low band LO frequency | 9.75 GHz |
High band input frequency range | 11.7 GHz ~ 12.75 GHz |
High band output frequency range | 1100 ~ 2150 MHz |
High band LO frequency | 10.6 GHz |
Noise figure | 0.3 dB typ. (0.7 dB Max.) |
LO temperature drift | ± 3.0 MHz max. |
LO initial accuracy @ 25 °C |
± 1.0 MHz max. |
LO phase noise @ 10 kHz | -80 dBc/Hz |
Conversion gain | 55 dB min. |
Gain ripple (over 26 MHz bandwidth) | ± 0.75 dB |
Gain variation (over full band) | ± 4 dB max. |
Image rejection | 40 dB min. |
1 dB compression point (@ output) | 1 dBm min. |
Cross talk | 22 dB min. |
Control signal Ca (V) | 11.0 V ~ 14.0 V |
Control signal Cb (H) | 16.0 V ~ 20.0 V |
Control signal Cc (band switching) | 22 kHz ± 4 kHz |
Output VSWR | 2.5 : 1 |
In band spurious level | -60 dBm max. |
Current consumption | 120 mA max. (11 VDC ~ 20 VDC) |
Operating temperature | -30 °C ~ +60 °C |
Output impedance | 75 ? (F-type) |
Output connector type | F-Type (female) |
Weight | 132 g |
