Tester káblov s multimetrom Ermenrich Ping SM75, NCV, test PoE
Tester kabelů s multimetrem Ermenrich Ping SM75

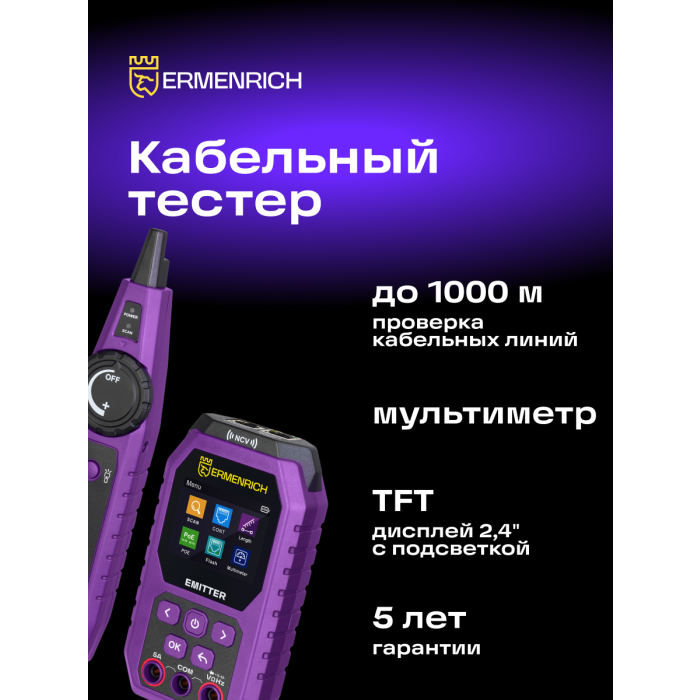

Tester kabelů s multimetrem Ermenrich Ping SM75 je multifunkční přístroj pro komplexní diagnostiku a zjišťování stavu telefonních linek, počítačových sítí a elektrických zařízení. Tento přístroj je určen pro profesionály, kteří se zabývají instalací a údržbou sítí v průmyslovém, kancelářském i rezidenčním prostředí.

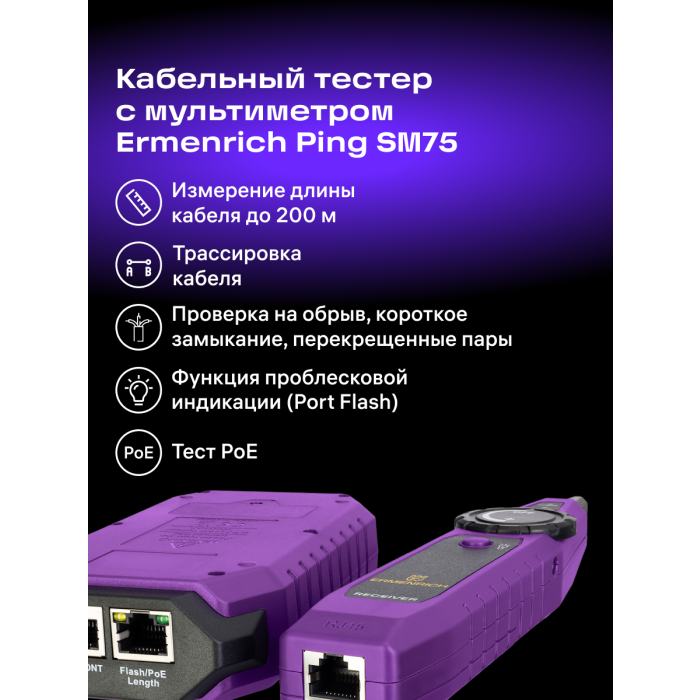

Tester se používá k vyhledávání kroucených dvoulinek, vyhledávání kabelů a určování délky kabelů (až do 200 m s chybou ±3 m) a vzdálenosti ke zkratům nebo přerušeným obvodům. Model Ermenrich Ping SM75 se od podobných přístrojů odlišuje širokou škálou funkcí. Umožňuje provádět test PoE a určit typ napájecího zařízení podle standardu IEEE 802.3af/at. Má funkce NCV (bezkontaktní detekce nebezpečného napětí) a Port Flash a je kompatibilní se síťovými kabely STP/UTP kategorií 5E/6/6A. Nahrazuje také digitální multimetr měřením napětí (stejnosměrného i střídavého), proudu (stejnosměrného i střídavého), odporu, frekvence a kapacity. Výsledky měření se zobrazují na barevné TFT obrazovce vysílače s rozlišením 320x240 px.

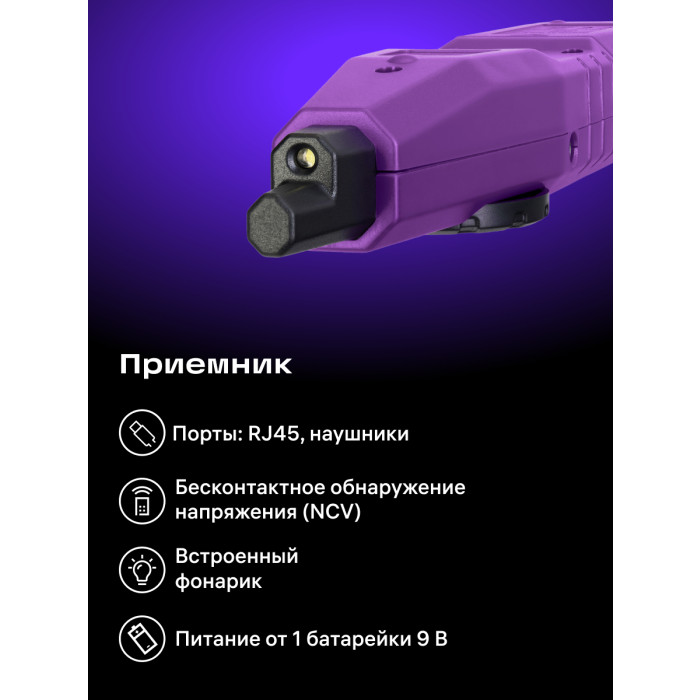

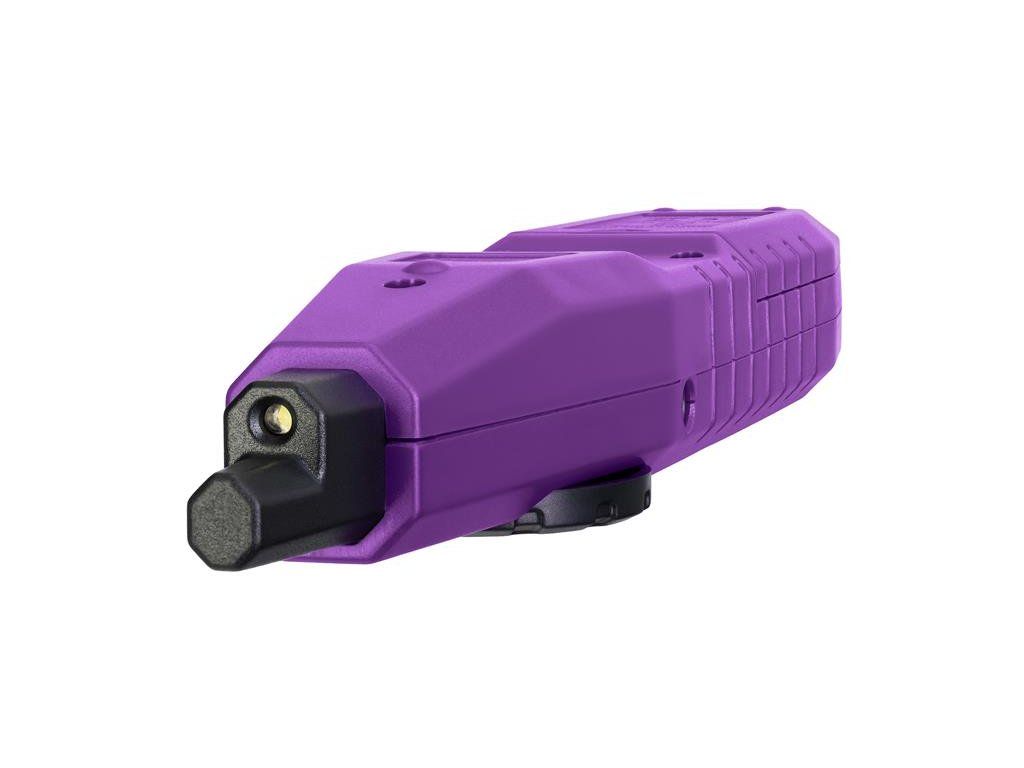

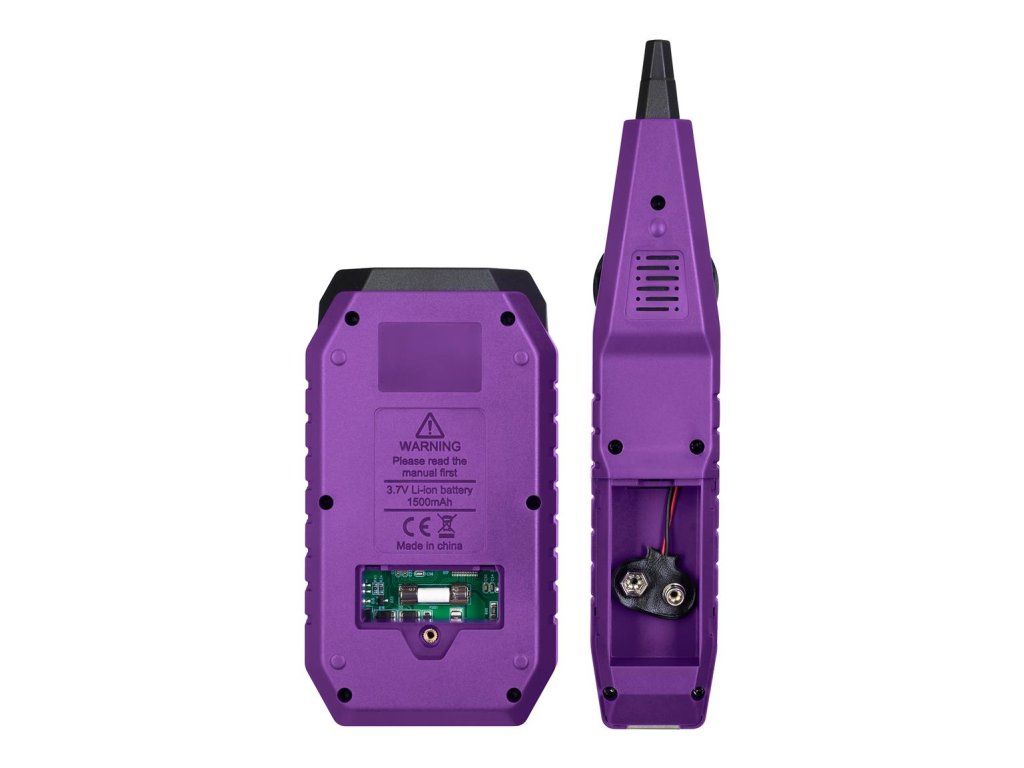

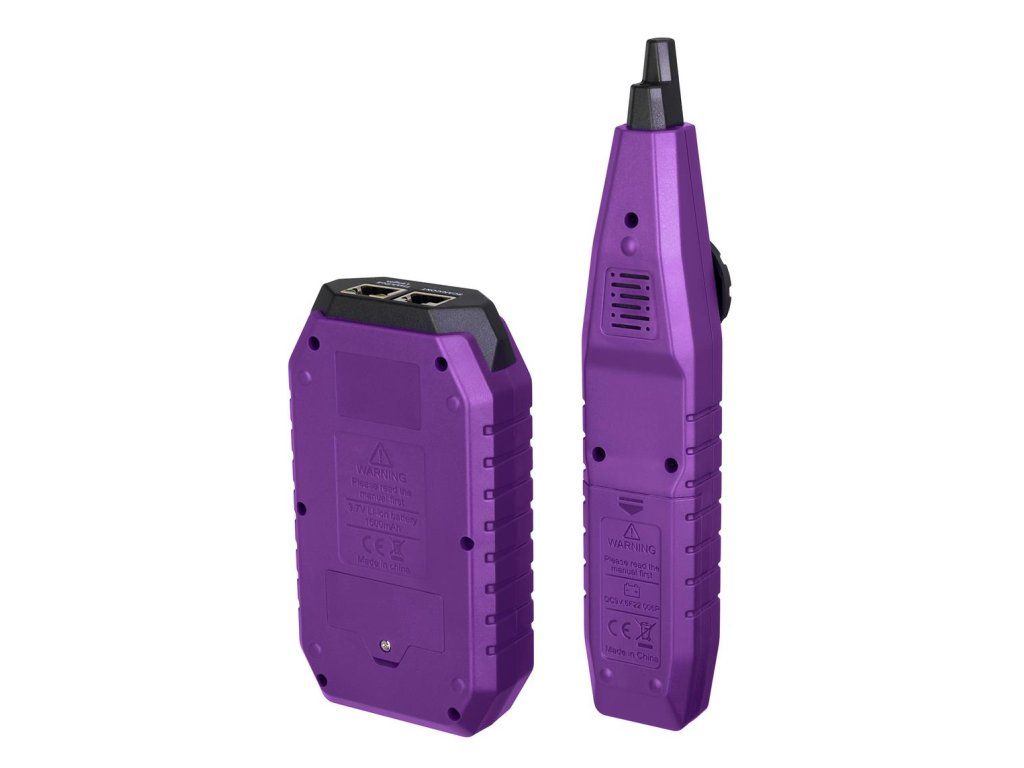

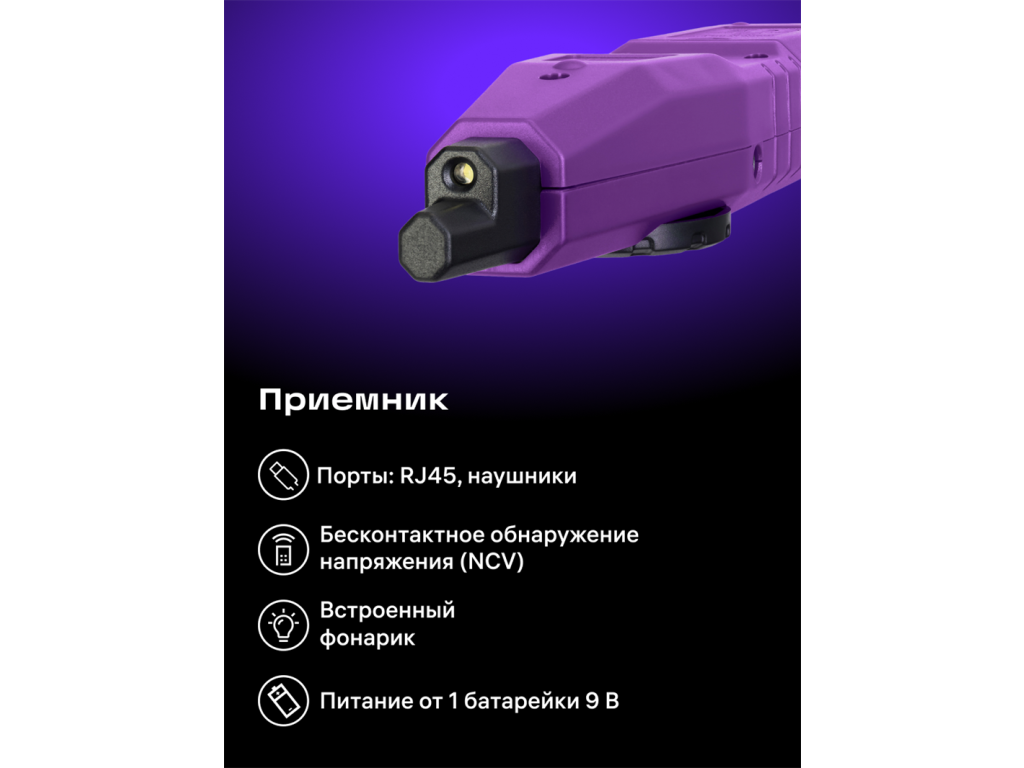

Sada obsahuje vysílač, přijímač s portem pro připojení sluchátek (součást dodávky), port RJ45 a testovací sondy pro multimetr. Vysílač je napájen vestavěnou dobíjecí 3,7 V baterií (nabíjecí adaptér je třeba koupit samostatně) a přijímač je napájen 9 V baterií.
Klíčové vlastnosti:
- Měření délky kabelu až do 200 m s chybou maximálně 3 m
- Rozsah vyhledávání kabelů: 0 až 1000 m
- Funkce NCV, Port Flash, test PoE, detekce polarity
- Multimetr: voltmetr, ampérmetr, ohmmetr, měřič kapacity, měřič frekvence
- Rychlé určení vzdálenosti k přerušeným obvodům, zkratům nebo zkříženým dvojlinkám
- Jasný barevný TFT displej pro zobrazení výsledků testu sítě
Obsah sady:
- Vysílač
- Přijímač
- Sluchátka
- Sonda – 2 ks
- USB kabel typu C
- Přepravní taška
- Návod k použití a záruční list
| Značka | Ermenrich |
| EAN | 5905555023151 |
| Velikost balení (DxŠxV) | 24x16x5 cm |
| Přepravní hmotnost | 0.6 kg |
| === Oddělovač === | Vysílač |

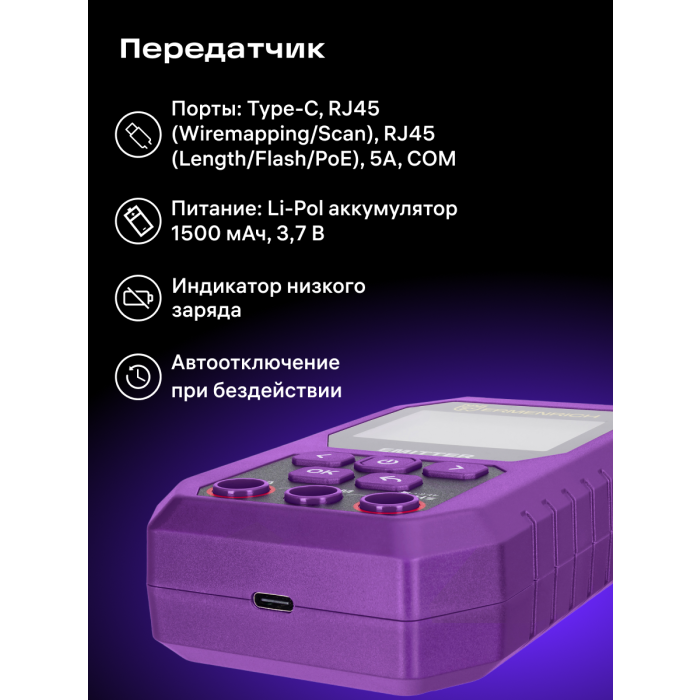

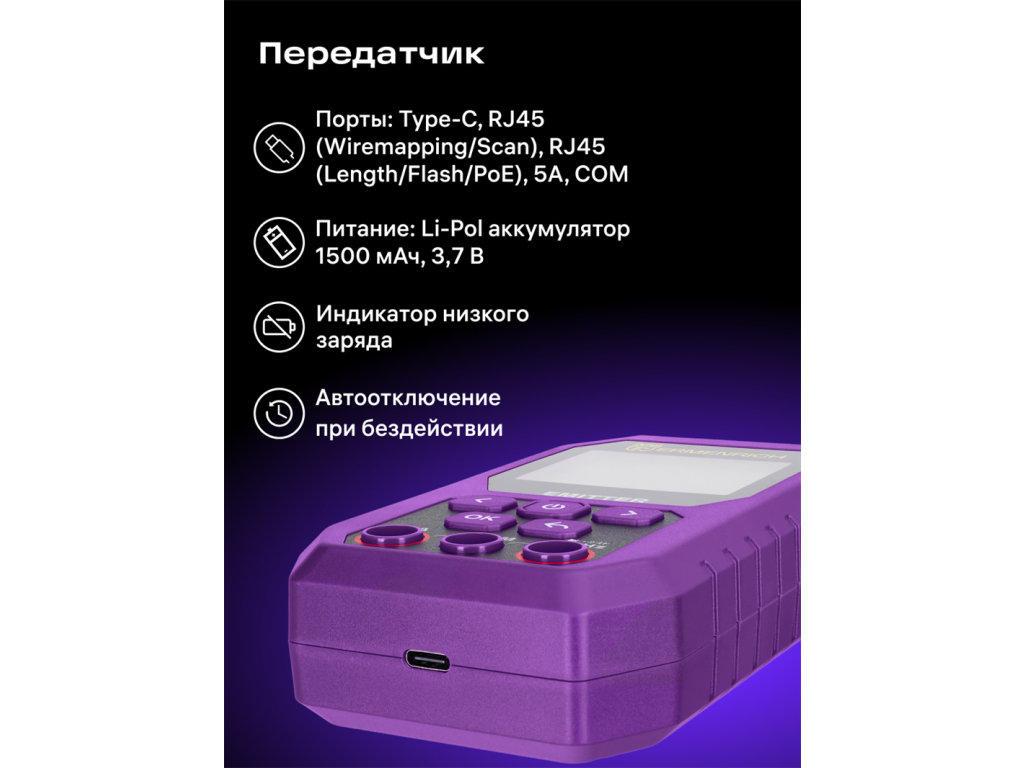

| Porty | Type-C, RJ45 (mapování/skenování), RJ45 (Length/Flash/PoE), 5A, COM, základní měření multimetrem |
| Sledování typů kabelů | běžné vodiče, síťový kabel STP/UTP 5/5E/6/6A |
| Testování typů kabelů | síťový kabel STP/UTP (CAT5E, CAT6, CAT6A) |
| Maximální délka testovaného kabelu, m | 600 (analogový), 1000 (digitální) |
| Měření délky kabelu | yes |
| Testování kabelů | yes |
| Testování kabelů | + (přerušené obvody, zkraty, zkřížené dvojlinky) |
| Funkce Port Flash | yes |
| Funkce Port Flash | +, (plný duplex/poloviční duplex, auto-nego/ne-auto-nego, 10/100/1000 Mbit/s) |
| Sledování kabelů | yes |
| Test PoE | yes |
| Detekce polarity napětí | yes |
| === Oddělovač === | Měření délky kabelu |
| Jednotky měření | metry/yardy, stopy |
| Rozsah měření, m | 5 — 200 |
| Chyba | 3 m |
| === Oddělovač === | Test PoE |
| Zkouška typu zařízení zdroje napájení (PSE) | standardní (IEEE 802.3at/af) |
| Identifikace středního/koncového rozpětí | yes |
| Rozsah provozního napětí (DC), V | 5 — 60 |

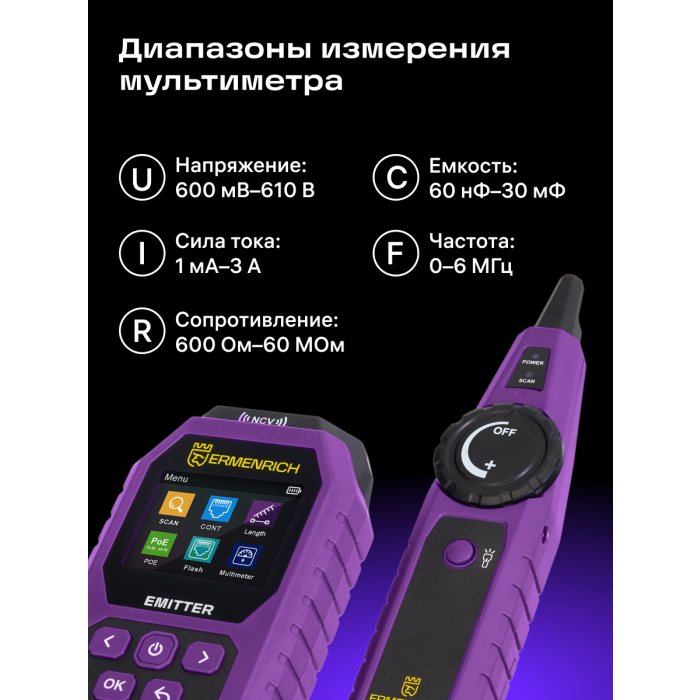

| === Oddělovač === | Digitální multimetr |
| Volba mezní hodnoty měření | automatická |
| Základní funkce | voltmetr, ampérmetr, ohmmetr, měřič kapacity, měřič frekvence |
| Rozsah měření stejnosměrného napětí | 600 mV – 610 V ±(0,5% + 3) |
| Rozsah měření střídavého napětí | 600 mV – 610 V ±(0,5% + 3) |
| Rozsah měření stejnosměrného proudu | 1 mA – 3 A ±(0,8% + 3) |
| Rozsah měření střídavého proudu | 1 mA – 3 A ±(0,8% + 3) |
| Rozsah měření odporu | 600 Ohm – 60 MOhm ±(1,0% + 5) |
| Rozsah měření kapacity | 60 nF – 6 mF ±(2,5% + 60), 6 mF – 30 mF ±(5,0% + 10) |
| Rozsah měření frekvence | 0–6 MHz |
| === Oddělovač === | Klíčové vlastnosti |
| Maximální provozní proud, mA | 200 |
| Ochrana | vstupní napětí: 60 V |
| Displej | TFT |
| Úhlopříčka displeje, palce | 2.4 |
| Rozlišení displeje, px | 320x240 |
| Podsvícení displeje | yes |
| Napájení | vestavěná dobíjecí lithiová baterie 3,7 V, 1500 mA |
| Životnost baterií, h | 10 |
| Indikátor vybité baterie | yes |
Ďalšie produkty nájdete v kategórii Multimetre a kliešťové merače.
| Kategória: | Multimetre a kliešťové merače |
|---|---|
| Záruka: | 60 |
| EAN: | 5905555023151 |
| Kapacita: | Áno |
| Odpor: | Áno |
| Vyhotovenie: | Kompaktní |
| Vyhotovenie: | Kompaktní |
| Napätie striedavé (AC): | Áno |
| Napätie jednosmerné (DC): | Áno |
| Prúd striedavý (AC): | Áno |
| Prúd jednosmerný (DC): | Áno |
| Odpor: | Áno |
| Kapacita: | Áno |
| Frekvencia: | Áno |
| Indikace stavu batéria: | Áno |
| Podsvietenie displeja: | Áno |
