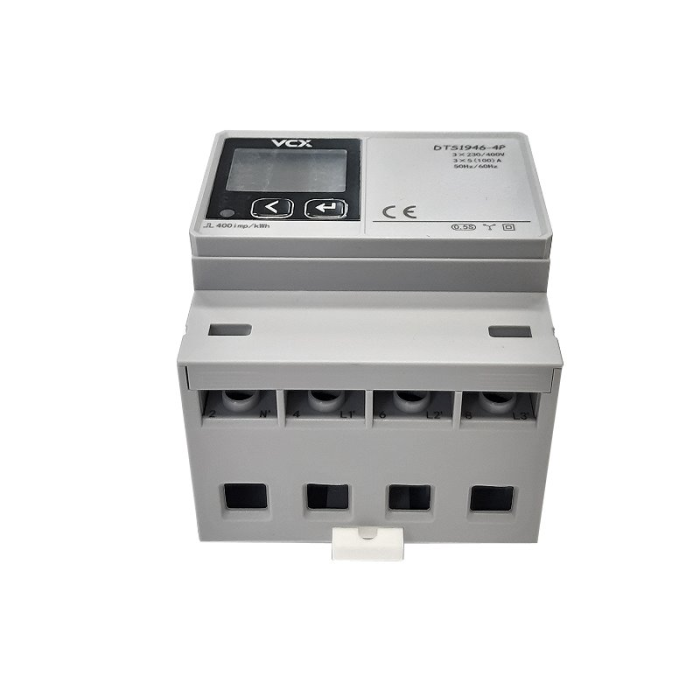

Elektroměr 3F na DIN lištu třífázový VCX DTS-1946-4P, MODBUS -RS485, 230V, 5 (100)A
Elektroměr DTS-1946-4P je vybaven velkým a snadno čitelným LCD displejem a je určen k dálkovému odečtu měření elektrické energie prostřednictvím sběrnice MODBUS RTU (RS485), jako např.:
• napětí
• proud
• činný proud
• jalový proud
• zdánlivý výkon
• účiník
• frekvence
• maximální a minimální hodnoty
Další funkce měření prováděné přístrojem:
• měření obousměrné činné energie;
• měření obousměrné jalové energie;
• měření čtyřkvadrantové jalové energie;
• zdánlivý výkon;
Používá pro přímé měření činného výkonu v třífázovém systému a zaznamenávání spotřebované elektrické energie s možností vzdáleného čtení skupinových registrů prostřednictvím kabelové sítě standardu RS485.
Technické specifikace DTS1946-4P
Přesnost
• Napětí, proud: třída 0,2
• Výkon, činná energie: třída 0,5S
• Jalová energie: třída 2
• Jmenovité napětí: 3×220/380V (+/-10%)
Vstupní proud
• Základní (Ib): 5 A
• Maximální (Imax): 100 A
• Frekvence: 50/60 Hz
Napětí
• Napájecí napětí: 3x 230V/400V
• Frekvence: 50/60 Hz
• Rozsah napětí: 0,8Un ~ 1,2Un
Spotřeba energie
• Napěťový obvod: < 4VA
• Proudový obvod: < 1VA
Rozběhový proud
• Přímý vstup: 0,002Ib
• Impulsní výstup: při aktivním stavu rozsah impulsů(80±20%)ms
• Chyba RTC (chyba měření): ≤0,5s/den
Komunikační rozhraní
• Port RS485
• Protokol Modbus-RTU, přenosová rychlost až 9600b/s
• Stupeň krytí: IP54 (přední kryt) / IP20 (zadní kryt)
• Provozní teplota: -25~70°C
• Teplota skladování: -30~80°C
• Relativní vlhkost: 5~95% (bez kondenzace)
• Rozměry (Š x V x H): 72 x 90 x 63.5 mm
• Hmotnost: 312 g
