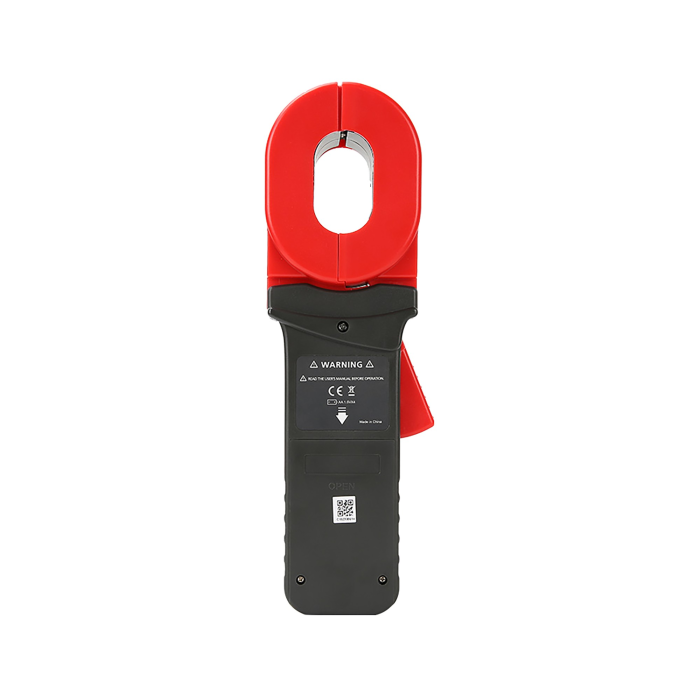

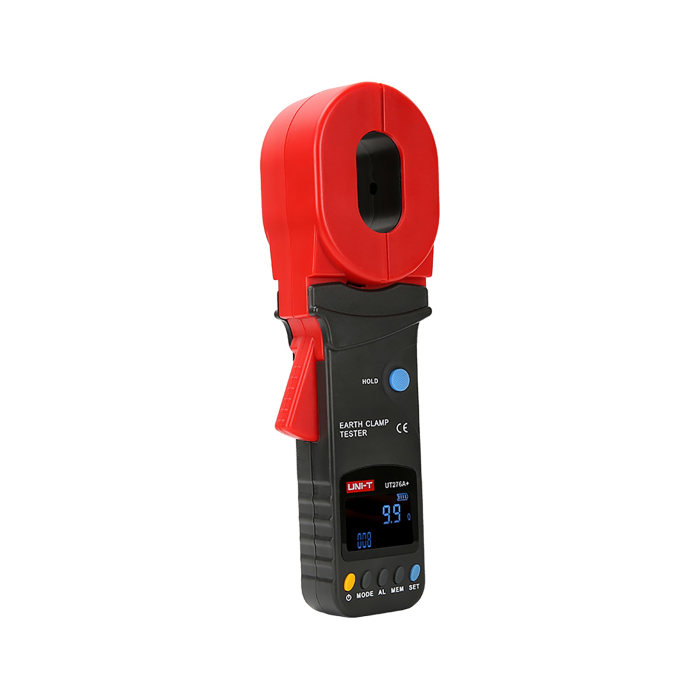

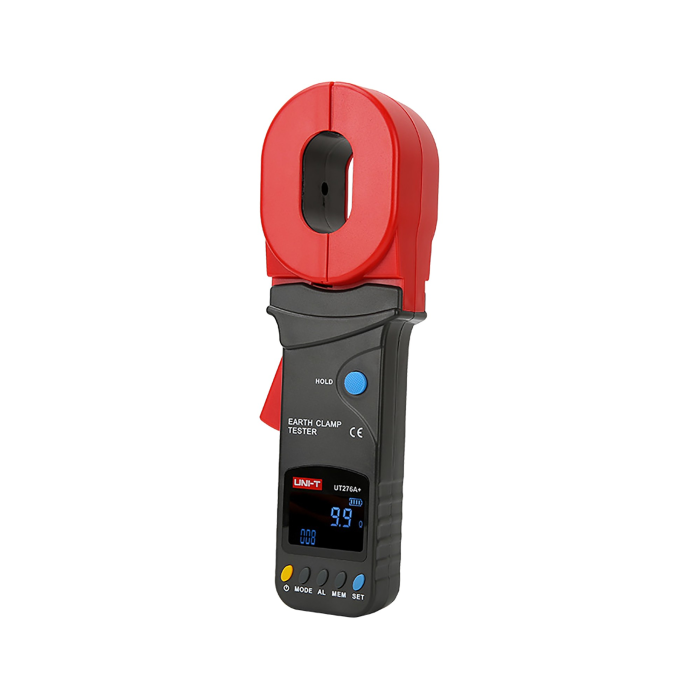

Měřicí kleště na uzemnění UNI-T UT276A+
Přístroj UT276A+ od výrobce UNI-T je klešťový tester zemnicích odporů. Na principu vzájemné indukce může měřit zemnicí odpory bez rozpojování zemnicích vodičů a bez pomocných elektrod, a to v uzemňovacích soustavách s více zemniči i s jedním zemničem.
Tester je navržen pro profesionální použití s odolností vůči nárazům, prachu a vlhkosti a je řízen mikroprocesorem pro přesnou identifikaci odporu uzemnění, včetně funkce rychlé filtrace rušivých signálů, s využitím pokročilých aritmetických metod. Je určen pro měření zemnicích soustav v elektrárnách, energetických a telekomunikačních rozvodech, ropných polích, počítačových místnostech, elektromechanických instalacích a při údržbě v průmyslových podnicích, všude, kde je používaná elektřina jako průmyslový zdroj energie, nebo kde je třeba kontrolovat zemnicí odpor hromosvodů.
Přístroj měří odpor zemní smyčky od 0,01 Ohm do 500 Ohm s rozlišením 0,001 Ohm a unikající proudy 0 až 20 A. Naměřené hodnoty se zobrazují na čtyřmístném podsvíceném displeji EBTN (světlé údaje na tmavém pozadí) a současně je možné hodnoty uložit do interní paměti (až 300 skupin hodnot) a později je přenést do PC přes zabudované rozhraní RS232. Napájení přístroje je ze čtyř tužkových alkalických baterií 1,5V.
Vyrobeno podle bezpečnostní regulace IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečištění 2); IEC61010-031.
• Rozsah měření odporů zemní smyčky: 0 až 500 Ohm
• Rozlišení 0,001 Ohm
• Automatické nastavení rozsahu
• Čtyřmístný displej EBTN
• Současné zobrazení odporu a proudu na jedné obrazovce
• Nastavení limitu odporu se zvukovou indikací překročení
• Filtrace rušivých signálů
• Vysoká spolehlivost a odolnost, dvojitá izolace
• Automatická kalibrace, kalibrační odporové smyčky
• Možnost uložení až 300 sestav naměřených dat
• Přenos dat do PC
• Napájení 4ks 1,5V alkalické baterie AA
• Indikace slabé baterie
TECHNICKÉ SPECIFIKACE:
• Metoda měření: vzájemná indukce
• Rozsah měření odporů zemní smyčky: 0 až 500 Ohm
• Rozlišení a přesnost měření odporu zemní smyčky:
v podrozsahu 0,01 až 0,099 Ohm: 0,001 Ohm ± (1% + 0,01 Ohm)
v podrozsahu 0,1 až 0,99 Ohm: 0,01 Ohm ± (1% + 0,01 Ohm)
v podrozsahu 1 až 49,9 Ohm: 0,1 Ohm ± (1% + 0,1 Ohm)
v podrozsahu 50 až 99,5 Ohm: 0,5 Ohm ± (1,5% + 0,5 Ohm)
v podrozsahu 100 až 199 Ohm: 1 Ohm ± (2% + 1 Ohm)
v podrozsahu 200 až 395 Ohm: 5 Ohm ± (5% + 5 Ohm)
v podrozsahu 400 až 500 Ohm: 10 Ohm ± (10% + 10 Ohm)
• Rozměry displeje EBTN: 47 x 28,5 mm
• Četnost měření: 2x/sec
• Současné zobrazení odporu a proudu na jedné obrazovce
• Rozevření kleští: 32 x 55 mm
• Filtr interferenčních signálů: ano
• Vizuální a zvukový alarm: ano
• Pozastavení displeje (HOLD): ano
• Uložiště dat: ano, pro 300 skupin
• Rozhraní pro přenos dat do PC: RS232
• Napájení: 6V (4ks baterie 1,5 V/AA (LR6))
• Spotřeba: max. 50mA
• Indikace slabé baterie: ano
• Automatické vypnutí: ano, po 5 minutách
• Odpor izolace pláště: více než 20M Ohm (500V mezi obvodem a obalem)
• Odolnost vůči napětí: 3700V/RMS AC (mezi obvodem a obalem)
• Maximální vnější magnetické pole: < 40A/m
• Maximální vnější elektrické pole: < 1V/m
• Kategorie: CAT Ill 300V, CAT IV 150V ( IEC61010-1)
• Provozní okolní teplota a relativní vlhkost: 23°C ±5°C, vlhkost < 75%
• Rozměry testeru D x Š x V: 285mm x 85mm x 58mm
• Hmotnost testeru: 1180g (včetně baterií)
OBSAH BALENÍ:
• Tester UT276A+
• Testovací (kalibrační) smyčka 1 Ohm a 10 Ohm
• Baterie 1,5 V/AA (LR6) 4ks
• Návod k použití anglický, český, slovenský
