Tlačítko EMOS P57000T k drátovým zvonkům P57101, P57102

Spolehlivé náhradní tlačítko pro drátové zvonky EMOS P57101 a P57102

Náhradní tlačítko pro drátové zvonky

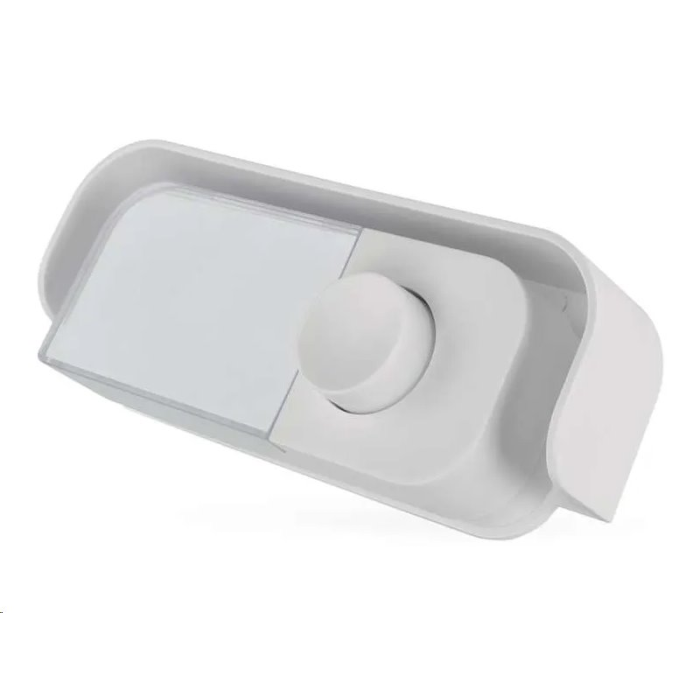

Tlačítko EMOS P57000T je ideální náhradní či doplňkové tlačítko k drátovým zvonkům EMOS P57101 a P57102. Je navrženo tak, aby zajistilo stabilní a spolehlivou funkčnost zvonkového systému bez nutnosti složité instalace či konfigurace.

Odolná konstrukce a vysoké krytí IP44

Díky krytí IP44 je tlačítko odolné vůči prachu a stříkající vodě, což umožňuje jeho použití v exteriéru i interiéru. Zajistí spolehlivý provoz za různých povětrnostních podmínek a dlouhou životnost.

Jednoduché zapojení a kompatibilita

Tlačítko je určeno pro drátové zapojení a je plně kompatibilní se zvonky EMOS P57101 a P57102. Připojení je rychlé a jednoduché, stačí propojit s vodiči dle specifikací a okamžitě začít používat.

Kompaktní a elegantní design

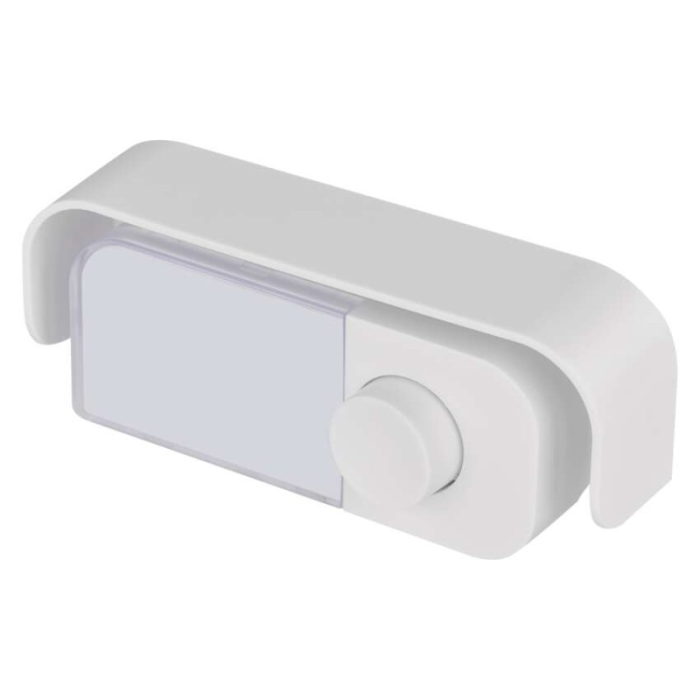

Minimalistické provedení v bílém barevném provedení umožňuje snadnou integraci do jakéhokoliv prostředí – od rodinných domů, přes bytové jednotky až po komerční objekty.


Technické specifikace:


• Napájení: 8, 12, 24 V AC/DC (není součástí)
• Krytí: IP44 (odolné proti prachu a stříkající vodě, vhodné pro venkovní i vnitřní použití)
• Způsob přenosu: Drátový
• Určeno pro typ zvonku: EMOS P57101, P57102

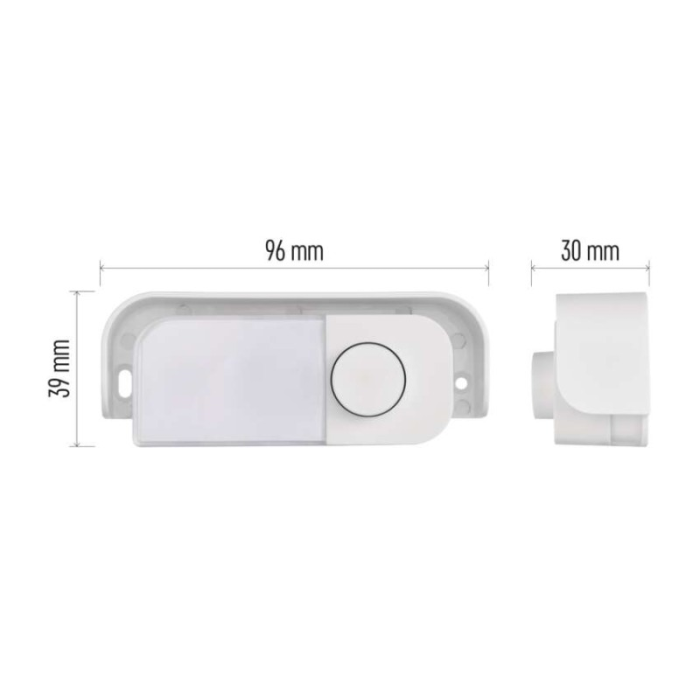

• Rozměr tlačítka: 96 × 30 × 39 mm
• Prodejní obal: 1 ks, krabička

Instalace tlačítka, zvonku a transformátoru


Zvonek je určen pouze pro vnitřní použití a jeho instalaci smí provádět pouze osoba s příslušnou kvalifikací. Při instalaci je nutné dodržovat předepsané normy a bezpečnostní předpisy.

Důležité upozornění:

• V jeden okamžik lze použít pouze jeden režim napájení – bateriový nebo z transformátoru. Připojení baterií při současném napájení z jiného zdroje může způsobit nebezpečí výbuchu.
• Celková délka vodičů spojujících zvonek s tlačítkem nesmí přesáhnout 5 metrů.
• Obvody elektrické instalace by měly být vyrobeny z kabelů odpovídajících normám, s průřezem vodiče od 0,5 mm² do 2,5 mm².

Postup instalace:


1. Odpojte zdroj napětí 230 V AC

   • Před zahájením instalace odpojte přívod elektrického proudu.
   • Pomocí měřicího přístroje ověřte, že v elektroinstalaci není napětí.

2. Příprava zařízení

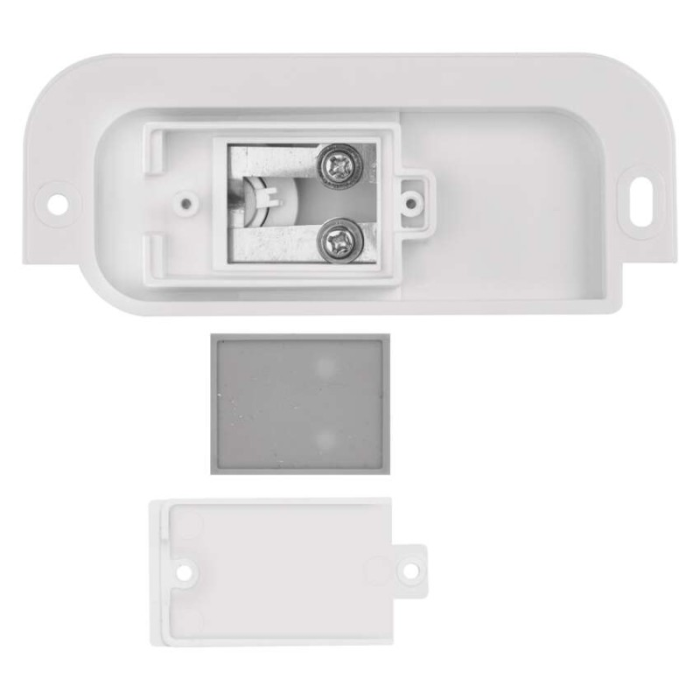

   • Sejměte přední kryt zvonku a zadní kryt tlačítka.

3. Montáž tlačítka a zvonku

   • Vyberte vhodné místo pro umístění tlačítka a zvonku.
   • Vyvrtejte dva montážní otvory podle rozteče šroubů a vložte do nich hmoždinky.

4. Připevnění zvonku

   • Protáhněte elektroinstalační kabely otvorem zvonku.
   • Připevněte zvonek pomocí šroubů ke zdi.

5. Příprava kabelů

   • Na koncích kabelů odstraňte cca 1 cm izolační vrstvy.

6. Připojení elektroinstalačních kabelů

   • Kabely zasuňte do svorek zvonku, tlačítka a transformátoru a řádně je přišroubujte.

7. Uzavření krytů

   • Nasaďte přední kryt zvonku a zadní kryt tlačítka.
   • Připevněte tlačítko pomocí šroubů.

8. Instalace transformátoru

   • Transformátor zavěste ve vertikální poloze na DIN lištu.
   • Zatlačte spodní část transformátoru, dokud neuslyšíte cvaknutí zajišťovací západky.
   • Připojte napájecí vodiče 230 V AC na svorky L, N přes vhodný jistící prvek (pojistka, jistič).

9. Zapnutí a testování

   • Zapněte zdroj napětí 230 V AC.
   • Stisknutím tlačítka ověřte správnou funkčnost zvonku.


Dodržujte bezpečnostní pokyny a ujistěte se, že veškeré spojení je pevné a odpovídá platným normám.
